MiSUMi米思米选型光盘 FA工厂自动化零部件 3D CAD库 2017

更新时间：2021/1/12 15:03:24 附件大小：未知 语言种类：未知 所属分类：选型资料 投稿作者：热心网友 需要积分：免费下载 围　　观：1274次 获得点赞：4次 评论回复：0次
  • 请先登录
    • 简要介绍

        我发现米思米的光盘有一些很特别的地方，直接查看物理的光盘，或者把光盘的内容用UltraISO做成iso文件，再装载到虚拟光驱，都看不到cip(1.14GB),data(3.16GB),software(0.98GB)这3个文件夹，如果直接用解压软件打开iso文件或7z文件(7z文件由iso文件转化而来)，则可以看到cip,data和software. 但是把iso文件全部解压缩以后，发现cip,data和software并不带有隐藏属性。


        点击解压后的cdstart.exe，会出现如下提示，
            没有放入光盘。请插入原始的“A0102989720-MTVR-NOA1” CD/DVD光盘。


        点击虚拟光驱中的cdstart.exe，会出现如下提示，
            检测到与仿真程序有冲突。


        若在OllyDbg等调试器中运行cdstart.exe，则会提示
            必须的安全模块未被激活。程序不能被执行(10000)。


        用Exeinfo PE探测cdstart.exe，则有如下信息：
    ***Unknown EXE [ Checksum Set ] Self Write code! unknown protection [DebuG] / Self Write code? unknown Protection.
    Run Advanced Scan (plugin) or try other Detector - http://pid.gamecopyworld.com, www.rdgsoft.net, www.cgsoftlabs.ro

        这里所谓的Self Write code可能是Self modifying code的同义词吧(https://en.wikipedia.org/wiki/Self-modifying_code).

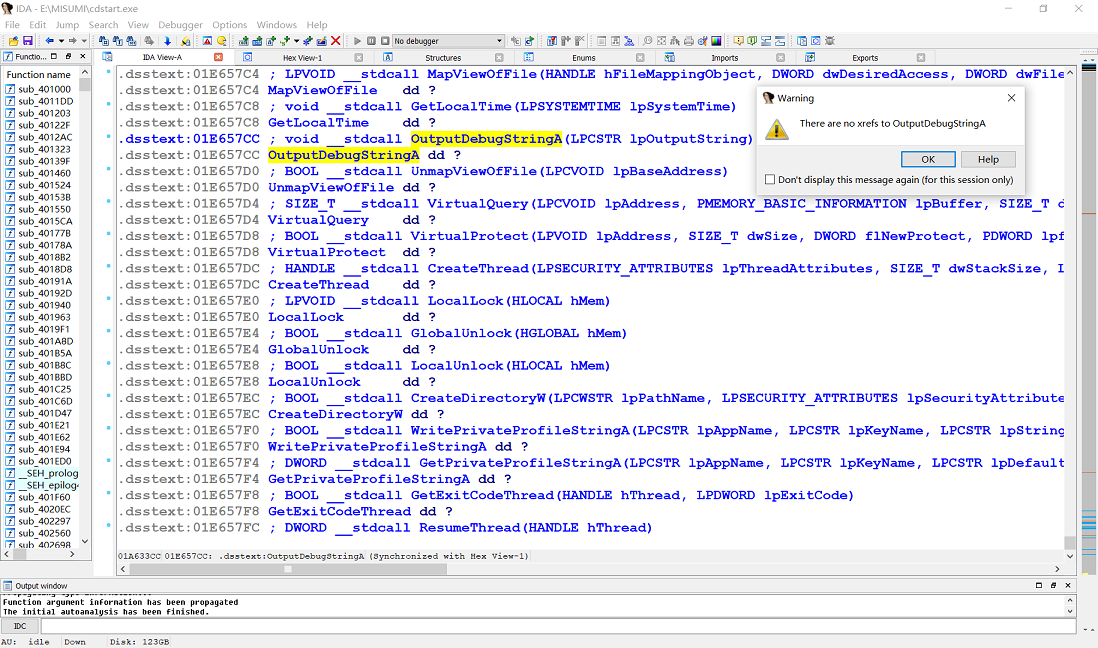

       在cdstart.exe中用IDA还能看到IsDebuggerPresent()和OutputDebugStringA()两个函数，估计是不想被人调试，但没有找到call的地方。
        大概是为了防止通过网络传播光盘的内容，在cdstart.exe中加入了检测机制，当cdstart.exe的启动路径不是物理光驱时，就禁止运行。不过这样做似乎没啥意义，可以直接打开解压后的MISUMI\software\bin\x86\64\pdatamgr.exe，输出CAD文件的功能也可以用，并不需要通过cdstart.exe进行安装。

            PARTdataManager 10.00.158645最多只支持solidworks 2017，如果你装了solidworks 2018或2019，PARTdataManager会提示：输出时出错（CAD系统必须启动，数据才能传输）！

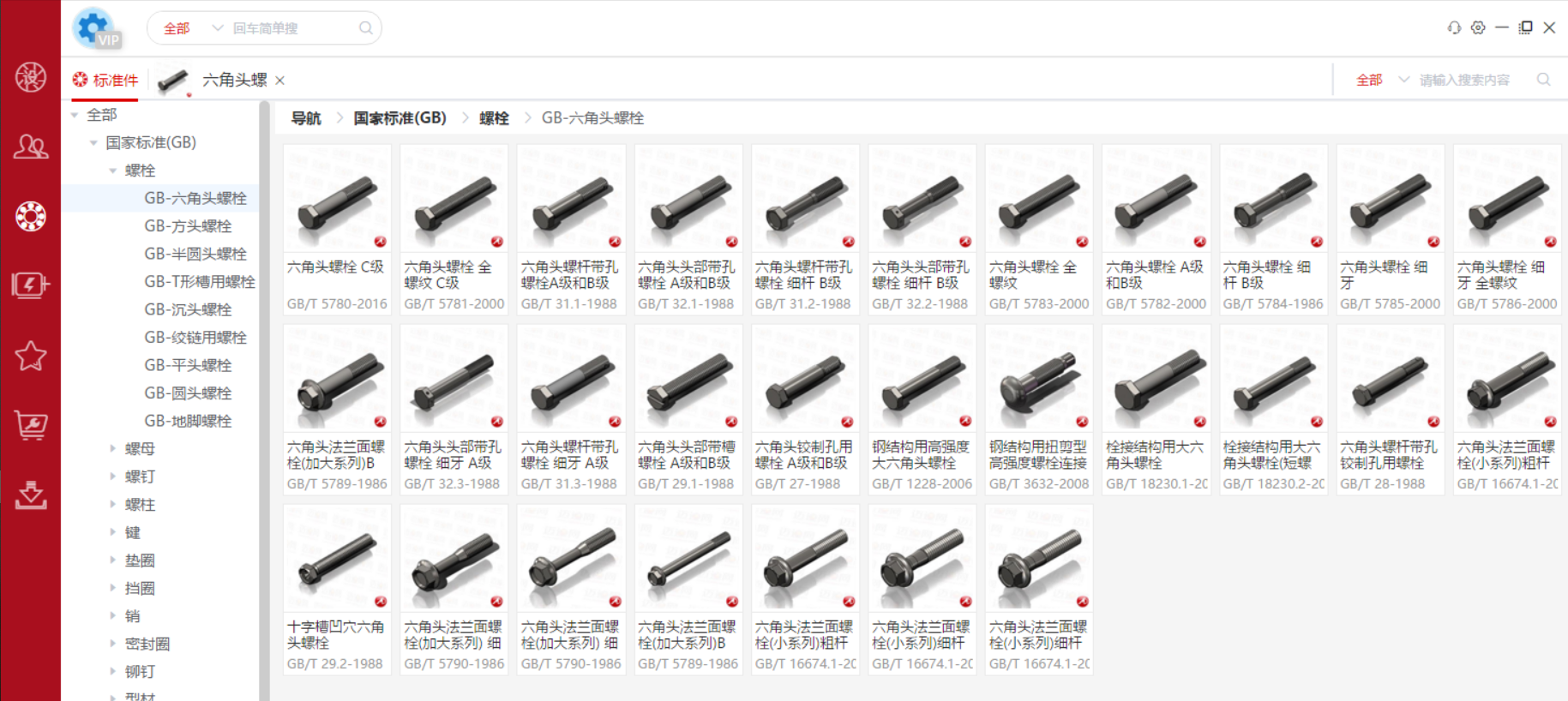

            这一点还不如国产的迈迪设计宝（http://www.maidiyun.com/download/softInfo.aspx?id=1），迈迪设计宝输出Solidworks文件时，并不需要手动选择Solidworks版本，而且也能支持Solidworks 2018和2019。

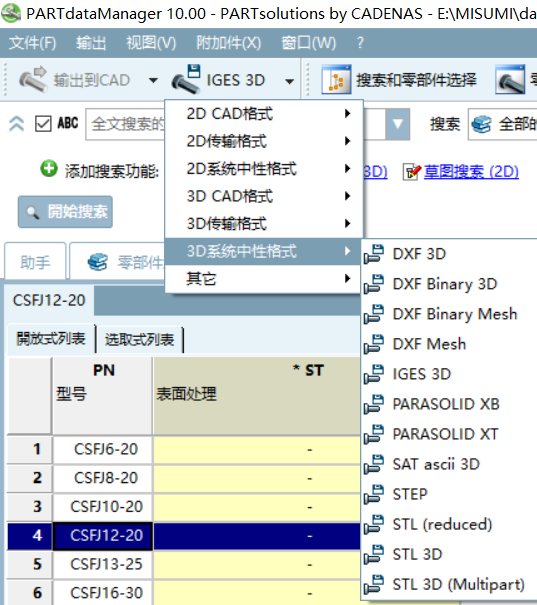

            PARTdataManager 10.00.158645不支持Solidworks 2018和2019有2种解决方案，第一种是在“3D系统中性格式”中选择IGES、PARASOLID、STEP等。

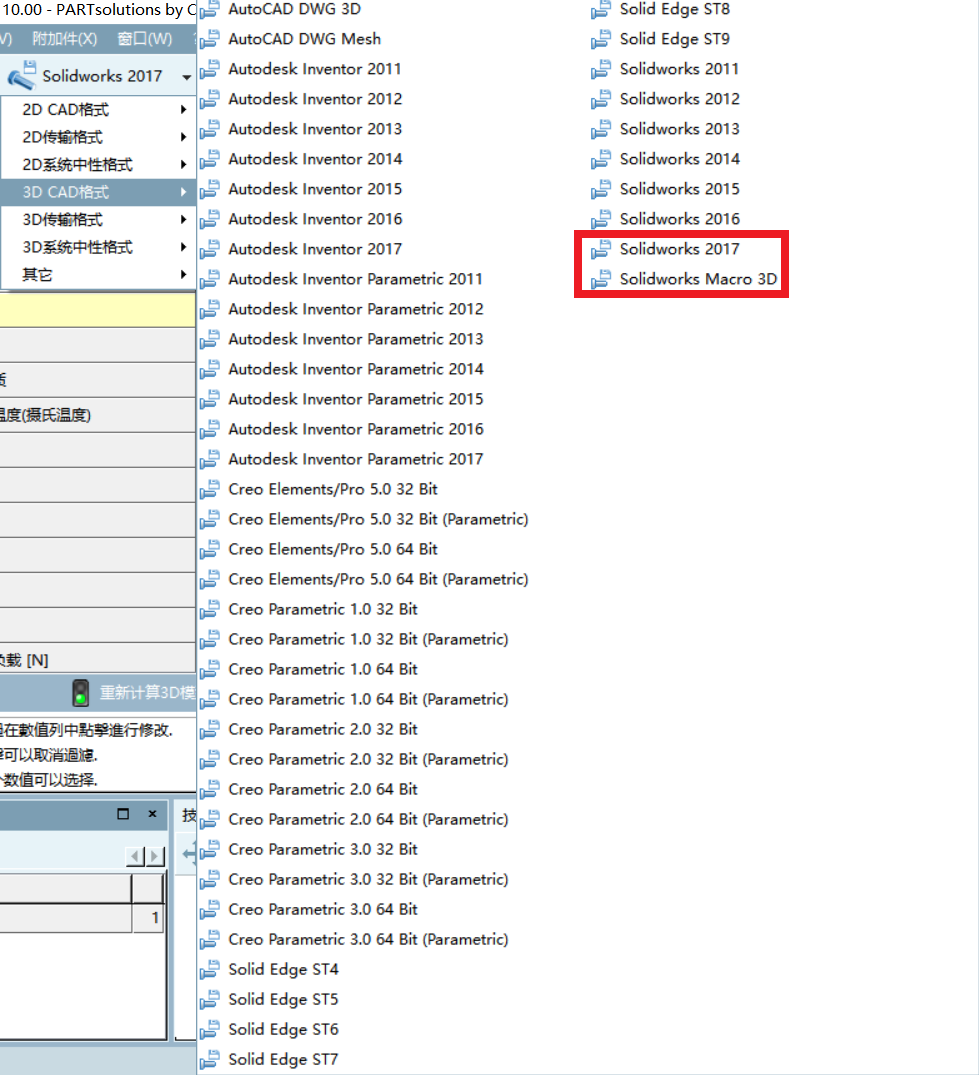

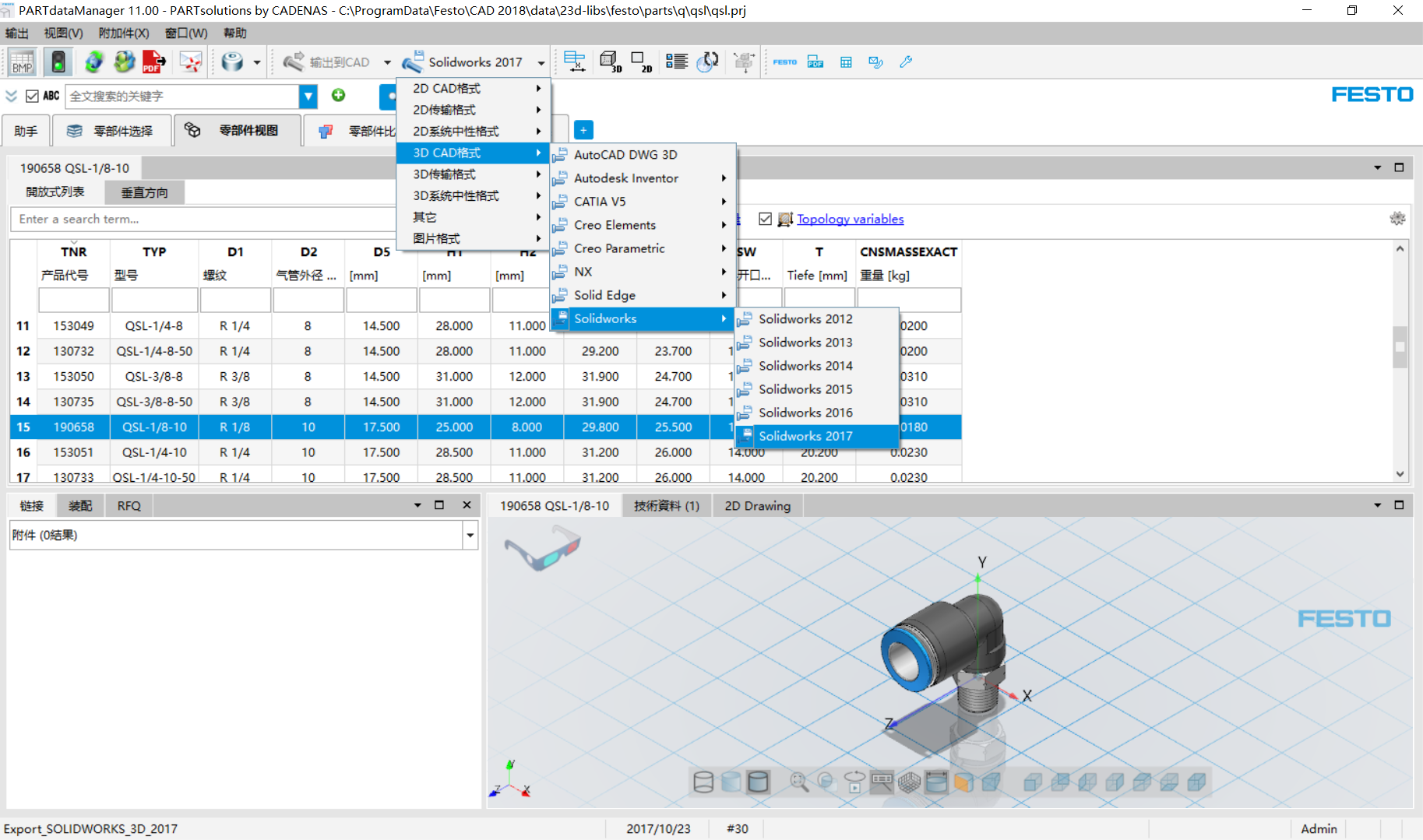

            第二种是在“3D CAD格式”中选择“Solidworks 2017”下面的“Solidworks Macro 3D”

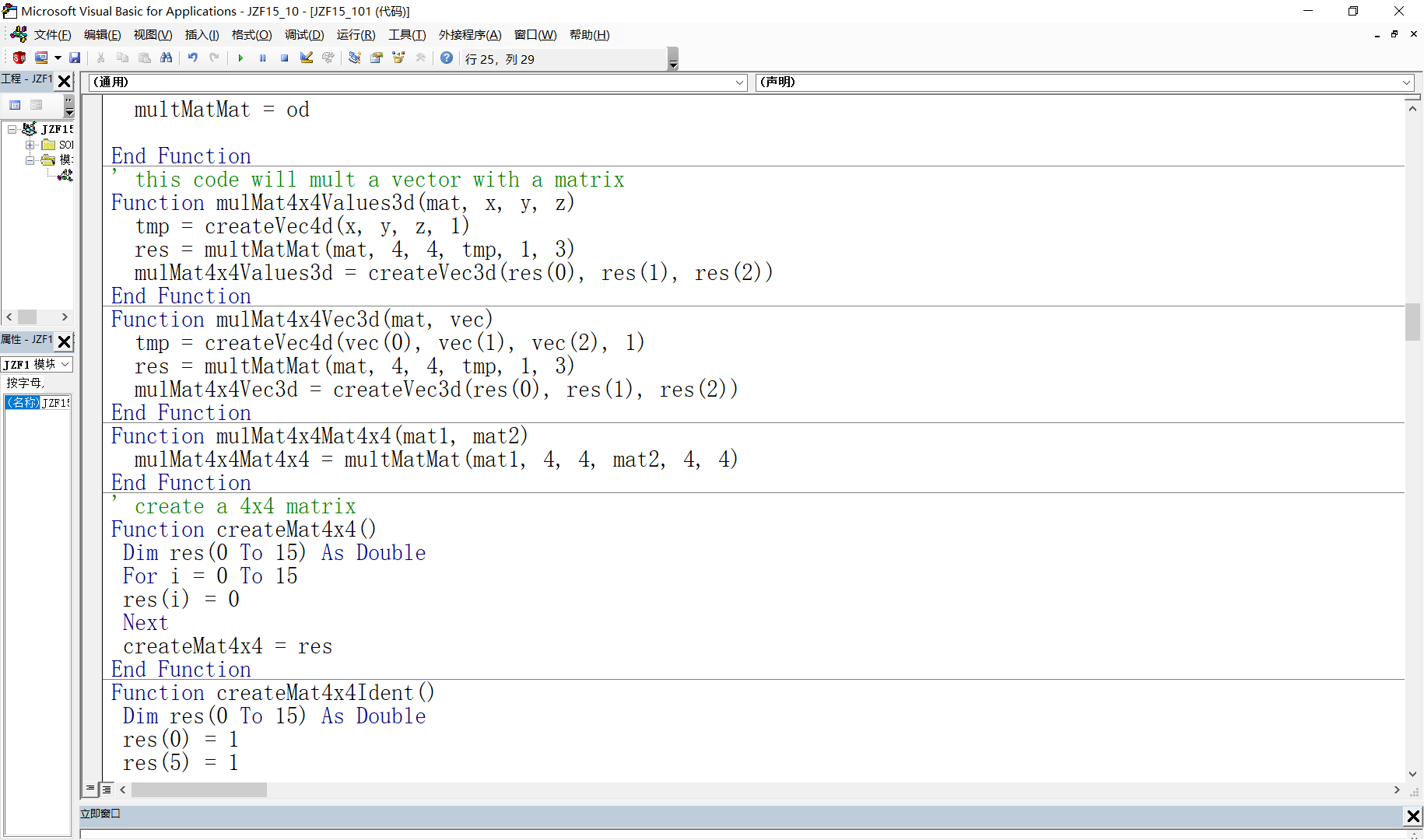

            选择Macro 3D就会生成以swb为后缀的VBA代码文件（纯文本文件），在Solidworks中可以通过VBA代码自动生成零件，Solidworks所用的编辑器也正是Microsoft Office的宏编辑器。

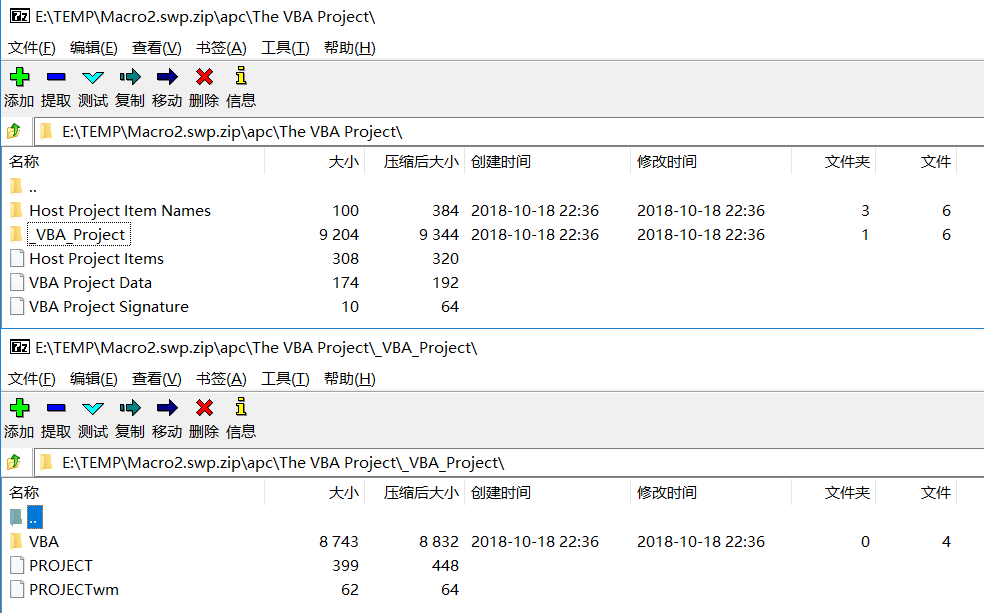

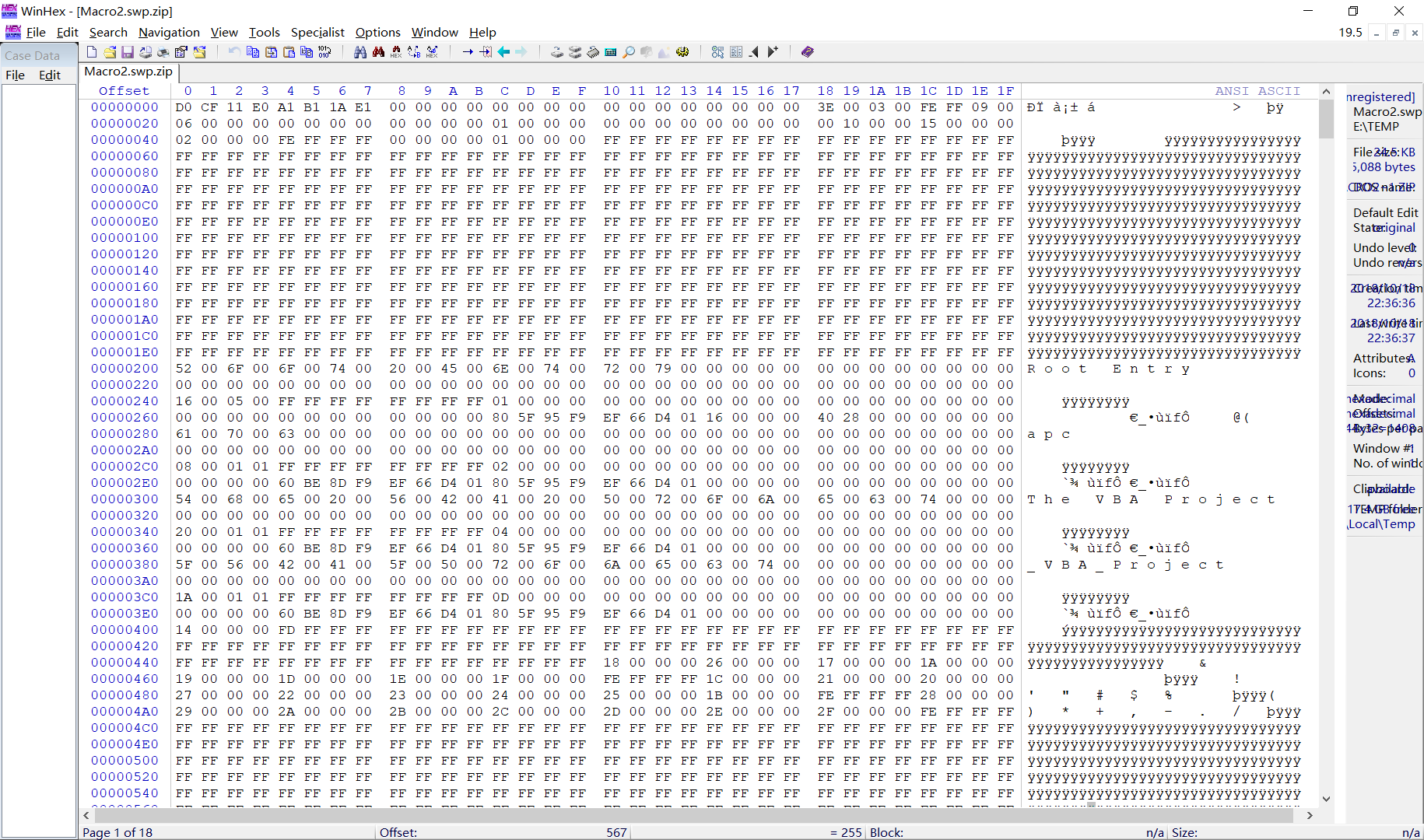

            Solidworks的宏有2种后缀，除swb外的另一种是swp，swp似乎是压缩包（与docx、pptx、xlsx类似），后缀改为zip后可以用解压软件打开。

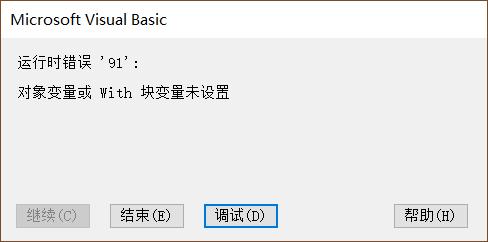

            通过VBA代码来生成零件会比较繁琐，不仅每次都要选择保存路径，而且还可能遇到各种各样的代码运行报错，最常见的就是：运行时错误‘91’：对象变量或With块变量未设置。所以建议使用IGES、PARASOLID、STEP等格式。

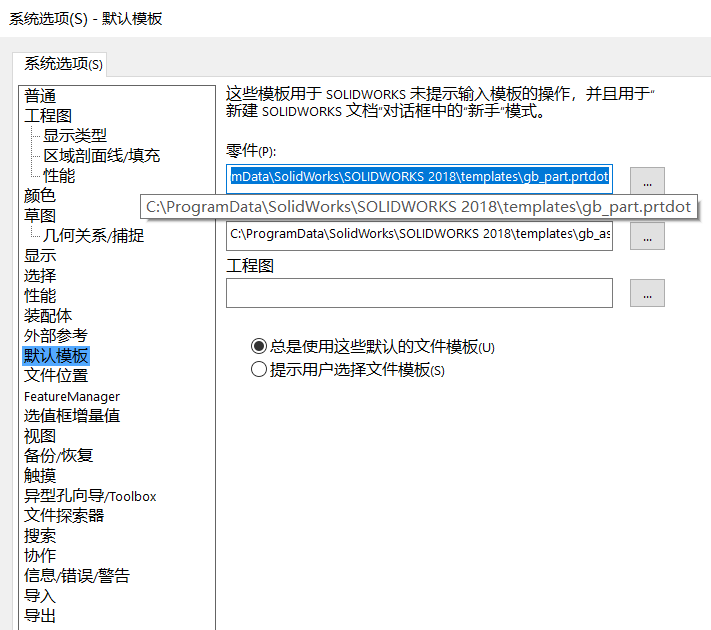

            解决运行时错误‘91‘的方案是在Solidworks的“选项>默认模板”中重新设置零件模板的路径。

           初步猜测能在cip和data这2个文件夹中找到用来生成零件的(VBA)代码。cip文件夹中有一个名为misumi.cip且达1.14GB之大的文件，尝试把后缀改为zip，用解压软件无法打开。用WinHex打开，文件开头是CSBINF001，不知这是什么文件，也不知其用途。不过，在把misumi.cip改名后，并不影响PARTdataManager输出3D的零件，说明生成零件的代码不在misumi.cip中。

            在data文件夹中，进入23d-libs\misumi\metric，能看见01_linear_shafts、02_shaft_supports、03_set_collars等文件夹，与PARTdataManager左侧目录树相对应，进入01_linear_shafts文件夹，

           根据文件数量判断，3db、prj、tac、def(导出定义文件)四种文件中应该包含了各个零件的生成代码以及全部参数。3db基本上是纯文本文件，包含了零件的各种参数。截取fsfj.3db的部分内容如下，可以从中找到LES(Left End Shape,左轴端形状)，RES(Right End Shape,左轴端形状),D(D Selection,D选择),L,M,F,B,T,H,U,P,Q,R,W,J,Z等关键字。

    1. 0001008=005<3004E00430052003000300039003A0023004100440051004C004F00470043005A00
    2. 2D004900430055005D00490040001009000010000000<80036000100=600011000100=70002mm00
    3. 0000=80003000100=30003LES000100=40001H000100=5000>LeftEndShape000000=80003000
    4. 100=30003RES000100=40001E000100=5000?RightEndShape000000=20003000100=30001D00
    5. 0100=4000225000100=5000;DSelection000000=20003000100=30001L000100=4000427.5000
    6. 100=5002;L0.5mmIncrement(0.1mmIncrementforLKC)000000=20003000100=30001F00
    7. 0100=400010000100=50011F0.5mmIncrement000000=20003000100=30001M000100=4000140
    8. 00100=50013M(Coarse)Selection000000=20003000100=30006MPITCH000100=400030.70001
    9. 00=50001000000=20003000100=30001B000100=400010000100=5000?B1mmIncrement00000
    10. 0=20003000100=30001T000100=4000230000100=50013TL0.5mmIncrement000000=2000300
    11. 0100=30001N000100=400013000100=50013N(Coarse)Selection000000=20003000100=30001
    12. H000100=400010000100=5000?H1mmIncrement000000=20003000100=30001U000100=400010
    13. 000100=5000?U1mmIncrement000000=20003000100=30001P000100=400010000100=5000?P
    14. 1mmIncrement000000=20003000100=30001Q000100=400019000100=5000?Q1mmIncrement0
    15. 00000=20003000100=30001R000100=4000211000100=5000?R1mmIncrement000000=2000300
    16. 0100=30001W000100=400010000100=5000?W1mmIncrement000000=20003000100=30001J000
    17. 100=400010000100=5000?J1mmIncrement000000=20003000100=30001Z000100=4000100001
    18. 00=5000?Z1mmIncrement000000=20003000100=30002BB000100=400010000100=50001b0000
    19. 00=20003000100=30002LL000100=400010000100=50001l000000=20003000100=30001S000100
    20. =400010000100=50004[mm]000000=20003000100=30006NPITCH000100=400030.5000100=5000
    21. 1000000=20003000100=30003LSC000100=400011000100=50010LeftSideC[mm]000000=20
    22. 003000100=30004LSEC000100=400010000100=50015LeftShaftEndC[mm]000000=2000300
    23. 0100=30003RSC000100=400011000100=50011RightSideC[mm]000000=20003000100=30004
    24. RSEC000100=400030.5000100=50016RightShaftEndC[mm]000000=20003000100=30004LS
    25. RR000100=400010000100=50010LeftSider[mm]000000=20003000100=30004RSRR000100=4
    26. 00030.3000100=50011RightSider[mm]

             将fsfj.3db重命名后，会提示：这个零件fsfj.3db是错误的！

            def文件依然是纯文本文件，包含用多种语言对零件各个参数的解释。截取fsfj.def的部分内容如下：

    1. [ALT1]
    2. ttype=VARNAME
    3. chinese=ALT1
    4. japanese=ALT1
    5. english=ALT1
    6. korean=ALT1
    7. [ALT1ALG]
    8. ttype=VARNAME
    9. chinese=ALT1ALG
    10. japanese=ALT1ALG
    11. english=ALT1ALG
    12. korean=ALT1ALG
    13. [B]
    14. ttype=VARNAME,VAL
    15. chinese=B
    16. japanese=B
    17. english=B
    18. korean=B
    19. [B 1mm Increment]
    20. ttype=VAR
    21. japanese=B 指定1mm単位
    22. chinese=B指定单位1mm
    23. korean=B??1mm??
    24. french=B Incrément de1mm
    25. german=B1mm-Schritte
    26. italian=B Incrementi di1mm
    27. english=B1mm Increment
    28. [BALG]
    29. ttype=VARNAME
    30. chinese=BALG
    31. japanese=BALG
    32. english=BALG
    33. korean=BALG

              将fsfj.def重命名后，PARTdataManager界面中对各个参数英文缩写的介绍全部变成英文。

          prj文件也是纯文本文件(xml文件)，记录了零件的历史版本和修订者信息，截取fsfj.prj部分内容如下：

    1. <?xml version="1.0"?>
    2. <HISTORY>
    3. <ENTRIES>
    4. <ENTRY>
    5. <DATE>03.04.2015 02:42:29</DATE>
    6. <AUTOR>toru.jsdw.matsuda@misumi.co.jp</AUTOR>
    7. <DIVISION/>
    8. <DESC>QA confirmation from editor</DESC>
    9. <CAUSE>qastate</CAUSE>
    10. <QASTATE>3-&gt;4</QASTATE>
    11. <MSGID>qa_confirmation_from_editor</MSGID>
    12. <MSGPARAM/>
    13. <FLAGS/>
    14. </ENTRY>
    15. <ENTRY>
    16. <DATE>06.04.2015 03:59:35</DATE>
    17. <AUTOR>toru.jsdw.matsuda@misumi.co.jp</AUTOR>
    18. <DIVISION/>
    19. <DESC>Automatic qa-checker was passed</DESC>
    20. <CAUSE>qacheck</CAUSE>
    21. <QASTATE>4-&gt;5</QASTATE>
    22. <MSGID>QACHECK_OK</MSGID>
    23. <MSGPARAM/>
    24. <FLAGS/>
    25. </ENTRY>
    26. <ENTRY>
    27. <DATE>10.04.2015 05:24:55</DATE>
    28. <AUTOR>toru.jsdw.matsuda@misumi.co.jp</AUTOR>
    29. <DIVISION/>
    30. <DESC>QA confirmation from qa-leader (external)</DESC>
    31. <CAUSE>qastate</CAUSE>
    32. <QASTATE>5-&gt;6</QASTATE>
    33. <MSGID>qa_confirmation_from_qa_leader_external</MSGID>
    34. <MSGPARAM/>
    35. <FLAGS/>
    36. </ENTRY>
    37. <ENTRY>
    38. <DATE>22.04.2015 07:01:18</DATE>
    39. <AUTOR>osamu.57t2.murakawa@misumi.co.jp</AUTOR>
    40. <DIVISION/>
    41. <DESC>QA confirmation from qa-leader (internal)</DESC>
    42. <CAUSE>qastate</CAUSE>
    43. <QASTATE>6-&gt;7</QASTATE>
    44. <MSGID>qa_confirmation_from_qa_leader_internal</MSGID>
    45. <MSGPARAM/>
    46. <FLAGS/>
    47. </ENTRY>
    48. </ENTRIES>
    49. </HISTORY>

             将fsfj.prj重命名后，会提示：找不到文件……fsfj.prj!

             tac文件的开头竟然与misumi.cip一样，也是CSBINF001，

    我目前还不清楚这样的文件如何包含了生成零件的方式。如果以后我能摸清，再来更新此文。将fsfj.tac重命名后，会提示:不能加载表格文件……fsfj.tac!

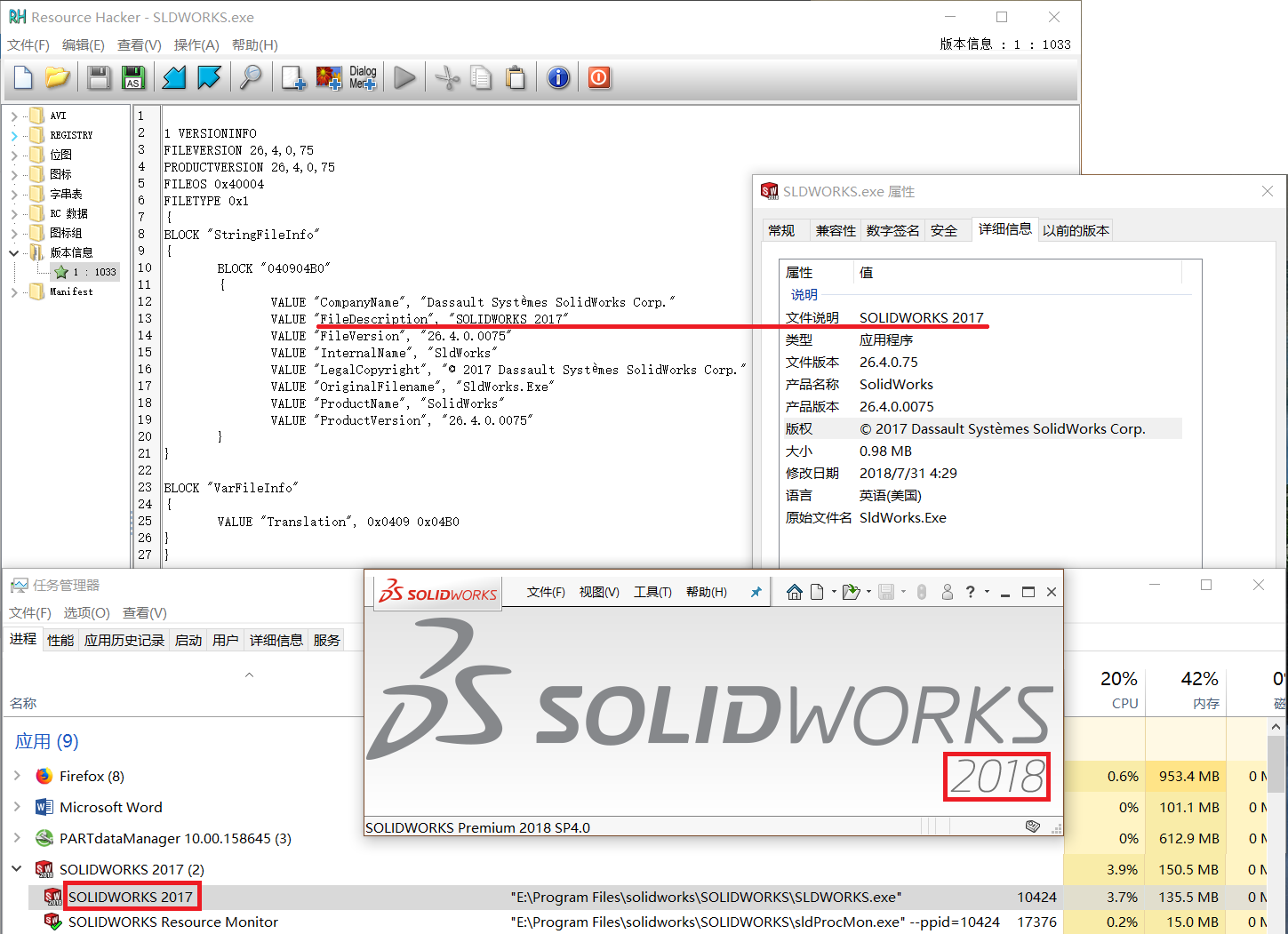

           我尝试过让PARTdataManager 10.00.158645支持Solidworks 2018，不过没有成功。我用ResourceHacker修改了安装目录中的SLDWORKS.exe，将其文件说明（FileDescription）由SOLIDWORKS 2018改成了SOLIDWORKS 2017，修改后程序可以正常启动和运行，任务管理器中看到的名称也变成了SOLIDWORKS 2017，然而并没有用。

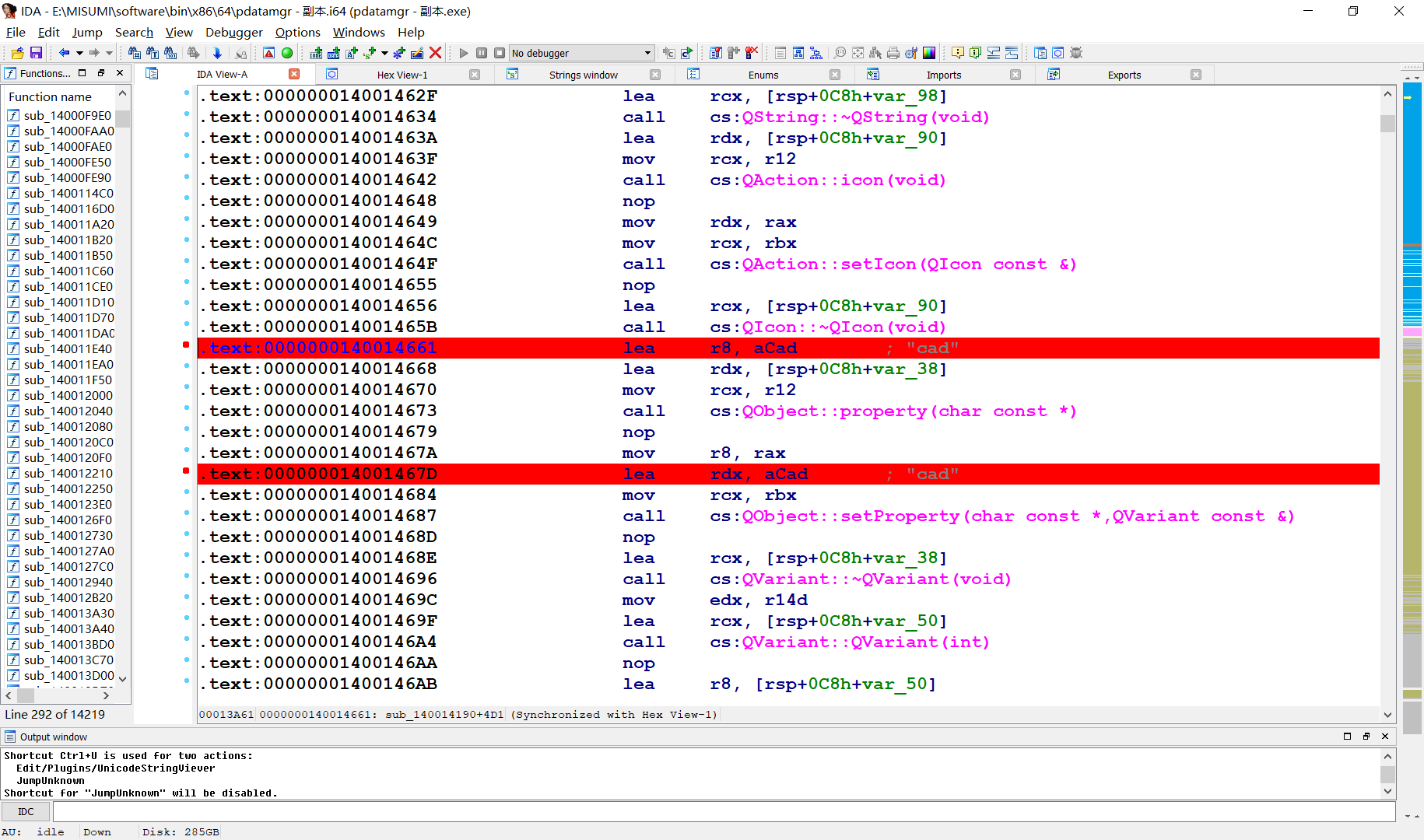

           PARTdataManager是用QT开发的，感兴趣的可以研究一下。

           有一个名叫Festo PARTdataManager的软件(官网https://www.festo.com.cn/cms/zh-cn_cn/16864.htm)，与MiSUMi的PARTdataManager界面几乎完全一样，而且Festo的版本已经到了11.00，比MiSUMi高，但一样不支持SolidWorks 2018及更新的版本。Festo的零件库和MiSUMi的零件库肯定有很多不一样，两者可以互为补充。Festo有一个很大的好处，就是可以直接从官网下载(http://www.festo.com/partdata_download,有1.51GB大)，不需要申请光盘。这是百度网盘下载地址：https://pan.baidu.com/s/1kkARE89LOWIgwOkyM1m4Jg 提取码: ic6a.
    Festo还为主流CAD软件提供了插件，https://www.festo.com.cn/net/zh-cn_cn/SupportPortal/default.aspx?q=CAD-Plugin&tab=4

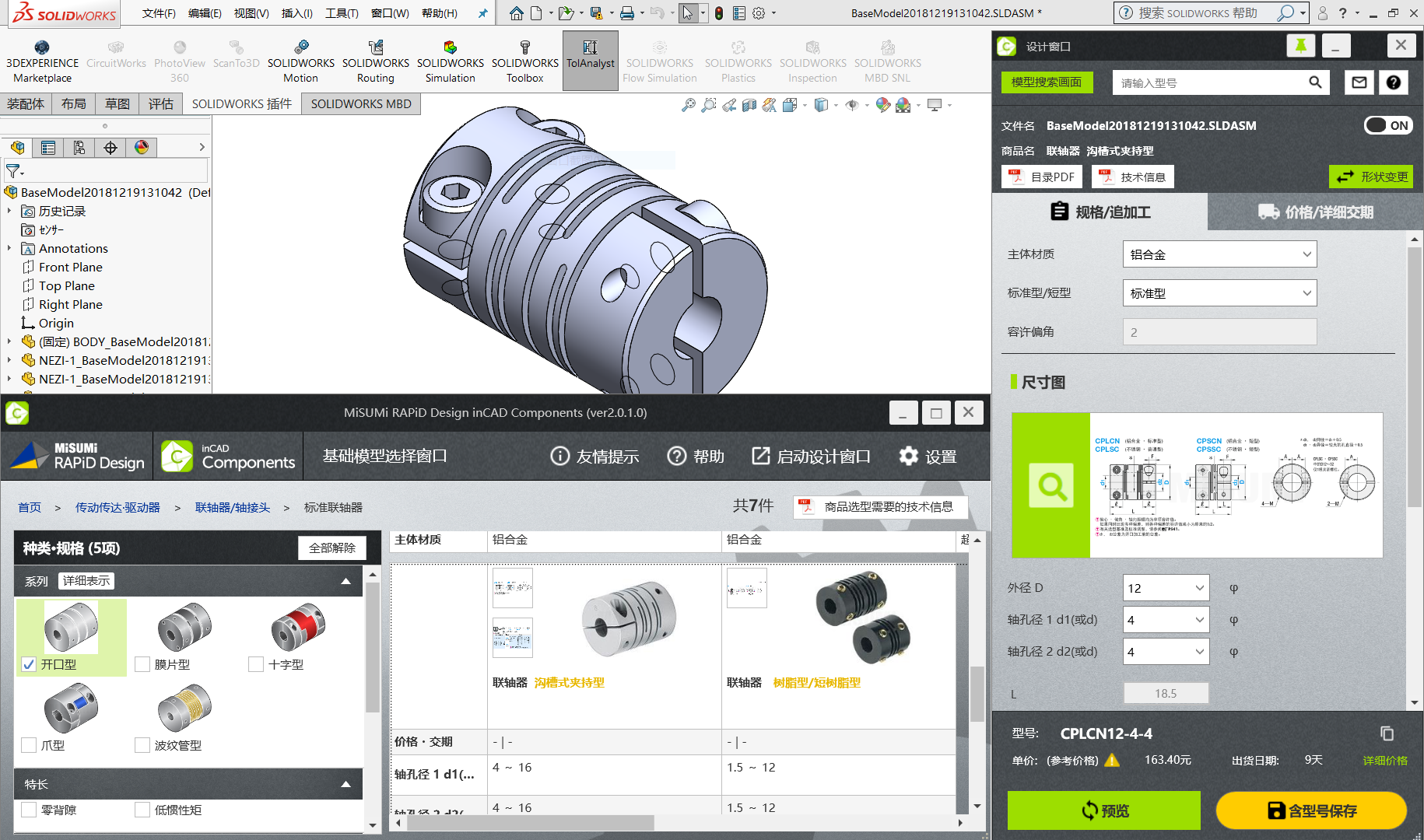

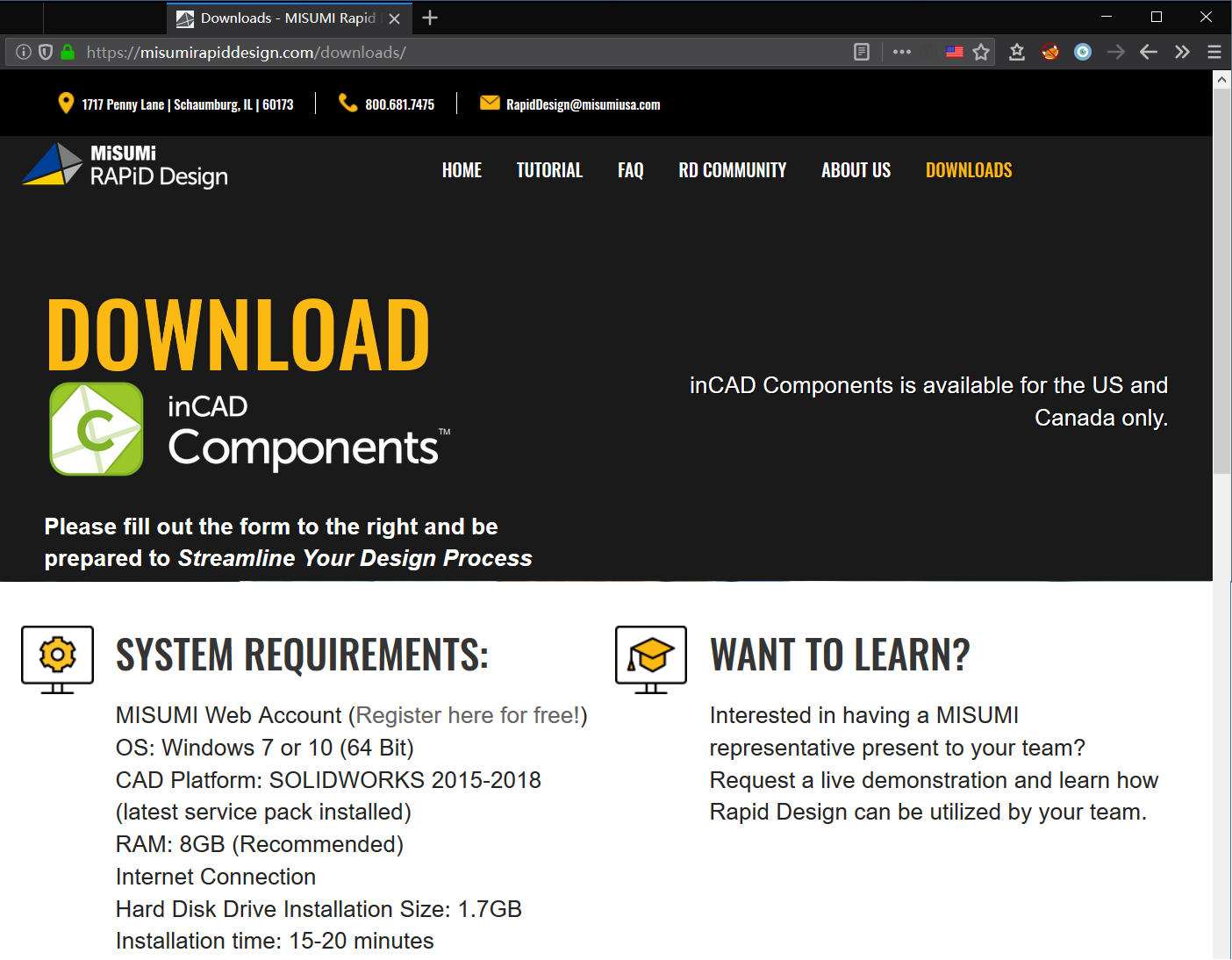

           MiSUMi搞了个Rapid Design套件，inCAD Components/Library/Exchange/Frames，其中inCAD Components(https://misumirapiddesign.com/downloads/)是为SolidWorks(支持2018版)准备的插件，这个插件还需要注册MiSUMi的账号才能用，有点麻烦，感兴趣的可以试试。如果不愿意用自己的手机号注册，可以找一些在线接收验证码的网站，比如https://www.pdflibr.com/。我用此网站上的手机号17124267519注册了一个账号，密码是Ww123467890，各位可以拿去试试。
