Pro/E工程图绘图配置文件

投稿作者:鸿哥网络 围观人数:554 所属分类:Pro/E

Proe设计系统的工程图配置文件Prodetail.dtl,对于其工程图设计模块来说是一个非常重要的文件,它包含了诸如工程图的文本字体类型、字高、字宽;尺寸箭头的型式、长度、宽度;尺寸公差的显示、格式;粗糙度符号、焊接符号、样式库等参数的设置。

百度经验:jingyan.baidu.com

方法/步骤

  1. 1

    (一):“文件——属性——绘图选项”内设置如下:

    一.     尺寸文字:系统默认的尺寸文字参数不完全符合国家制图标准,需作如下设置:

    1.          drawing_text_height:设置尺寸文字高度为如“3”。

    2.          text_thickness:设置文字厚度如为“0”。

    3.          text_width_factor:设置文字宽度与高度的比值如为“0.8”。


    步骤阅读
  2. 2

    一.     视图参数:

    1.          broken_view_offset:设置破断视图的偏移距离如为“5”。

    2.          def_view_text_height:设置视图注释的文字高度,如“A-A”的字高为“5”。

    3.          half_view_line:设置半剖视图的线型如为“symmetry_iso”标准。

    4.         projection_type:设置投影视角如为第一视角“first_angle”,系统默认为第三视角。(注:产生设影图时,我国习惯为第一视角)

    5.         view_scale_denominator:此项设置为正整数,如“1”时,与下面的“view_scale_format”参数配合使用,视图比例可以以比例形式显示。

    6.         view_scale_format:设置为“ratio_colon”选项,将以比例形式显示视图比例,如1:2;系统默认为“decimal”选项,即以小数形式显示比例,如0.5;还可以设置为“fractional”,即以分数形式显示比例。


    步骤阅读
  3. 3

    一.     截面及其箭头参数:

    1.          crossec_arrow_length:设置截面箭头的长度如为“5”。

    2.          crossec_arrow_style:设置截面箭头的显示形式如为“tail_online”标准。

    3.          crossec_arrow_width:设置截面箭头的宽度如为“2”

    二.     视图中的实体显示:Proe系统默认的视图中基准点的大小、实体相切边及螺纹孔等参数不完全符合国家制图标准,需作配置:

    1.          datum_point_size:设置基准点的大小如为“1”。

    2.          hidden_tangent_edges:如设置为“erased”,即删除隐藏的相切边。

    3.          thread_standard:如设置“std_iso”标准来显示有轴的螺纹孔,系统默认显示标准为“std_ansi”。(注:我国螺纹显示标准为“std_iso”,即显示1/4圆)


    步骤阅读
  4. 4

    一.     尺寸标注参数:

    1.          allow_3d_dimensions:如设置为“yes”,即在3D视图中显示尺寸标注。

    2.          angdim_text_orientation:设置角度尺寸文本放置方式如为“parallel_above”,即角度尺寸文本平行于圆弧尺寸线,并放置在其上方,系统默认放置方式为水平放置“horizontal”。

    3.          blank_zero_tolerance:接受默认的参数设置为“no”,即显示“0”尺寸公差,设置为“yes”时,不显示“0”尺寸公差。

    4.          clip_dim_arrow_style:指定尺寸箭头型式为箭头“arrowhead”,用户也可以设置点型式“dot”、斜线型式“slash”等。

    5.          dim_leader_length:当尺寸箭头在尺寸界线之外时,设置尺寸引线的长度如为“5”。

    6.          dim_text_gap:当尺寸文本水平放置在尺寸线中间时,设置尺寸文本与尺寸线的距离如为“0.5”(此距离是与文字高度的比值来度量),对于圆直径尺寸标注来说,它是水平线在尺寸文本外的延伸量。

    7.          lead_trail_zeros_scope:设置为“all”,即让“lead_trail_zeros”选项对尺寸、注释及符号等均起作用。

    8.          text_orientation:设置为“parallel_diam_horiz”,即尺寸文本平行于尺寸线放置,系统默认放置方式为水平放置“horizontal”。

    9.          tol_display:用于设置是否显示尺寸公差,设置为“yes”时,显示尺寸公差,设置为“no”时,不显示尺寸公差。

    10.     witness_line_delta:设置尺寸界线在尺寸箭头处的延伸量如为“2”。

    11.     witness_line_offset:设置尺寸界线与标注对间的偏移量如为“0.5”。

    二.     设置工程图中的字体:


    步骤阅读
  5. 5

    一.     设置工程图中的字体:

    1.         default_font:设置工程图中的字体如为“simfang”(仿宋),系统默认为font。

    二.     尺寸箭头:系统默认的尺寸箭头长度、宽度等参数不完全符合国家制图标准,需作如下设置。

    1.          draw_arrow_length:设置尺寸箭头的长度如为“3”。

    2.          draw_arrow_style:设置尺寸箭头的型式如为填充式“filled”,还可以设置为“close”或“open”型式。

    3.          draw_arrow_width:设置尺寸箭头的宽度如为“1”。

    4.          leader_elbow_length:设置引线弯曲的长度如为“6”。

    三.     中心轴:

    1.          axis_line_offset:设置中心轴超出轮廓线的长度如为“3”。

    2.          circle_axis_offset:设置圆中心轴超出圆轮廓的长度如为“3”。

    3.          radial_pattern_axis_circle:设置为“yes”,显示阵列特征的定位中心圆;设置为“no”时,不显示阵列特征的定位中心圆。

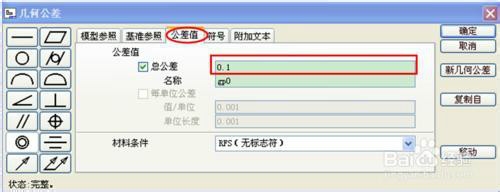

    四.     几何公差控制:

    1.          gtol_datums:几何公差参照基准的放置标准采用如“std_jis”,系统默认为“std_ansi”。(注:我国一般为“std_jis”标准)。


    步骤阅读
  6. 6

    一.     表格、重复区域及球标控制:

    1.2d_region_columns_fit_text:设置为“yes”、即当表格栏中输入的文本很长时,自动调整栏位的尺寸,以适应文本的放置。

    十一.杂项参数设置:杂项参数将对绘图单位、球标大小等进行设置,具体设置如下:

    1.         drawing_units:设置绘图单位如为“mm”,系统默认为英寸。

    2.          max_balloon_radius:设置球标的最大允许半径如为“3”。

    3.          min_balloon_radius:设置球标的最小允许半径如为“2”。

    (二):工程图配置文件prodetail.dtl的保存及调用方法:

    配置文件“prodetail.dtl”的选项设置完毕后,单击对话框上部的保存按钮,系统弹出“另存为”对话框,选择用户的启动工作目录为保存目录,在名称栏输入“prodetail.dtl”单击“ok“按扭保存。

    接下来需要在“config.pro”配置文件中指定工程图配置文件“prodetail.dtl”。

    1.关闭绘图选项对话框后,选择菜单栏中的“工具——选项”命令,系统弹出“选项”设置对话框,并自动调用启动工作目录下的“config.pro”配置文件。

    2.指定系统调用的工程图配置文件路径为用户保存的工程图配置文件路径。(即:将“drawing_setup_file”的值设定为前面的“….\prodetail.dtl”路径文件。

    3.工程图配置文件路径指定完毕后,单击对话框上部的保存按扭,系统弹出另存为对话框,选择用户的启动目录为保存目录,在名称栏输入“config.pro”,单击“OK”按钮。这样PROE系统每次启动时都将加载配置文件“config.pro”下指定的用户工程图配置文件“prodetail.dtl”。


    步骤阅读
    END
