proe将封闭曲面转化成实体

投稿作者:鸿哥网络 围观人数:2848 所属分类:Pro/E

软件版本: Pro/E5.0
教程格式: 图文教程
文件大小: 55.9 KB



附件介绍:附件中有一个封闭的圆柱曲面,有兴趣的朋友可以下载去练习

教程简介:本教程主要介绍了在proe5.0中曲面合并及曲面实体化命令的使用,通过对曲面命令的讲解可以使提高我们的三维建模能力。

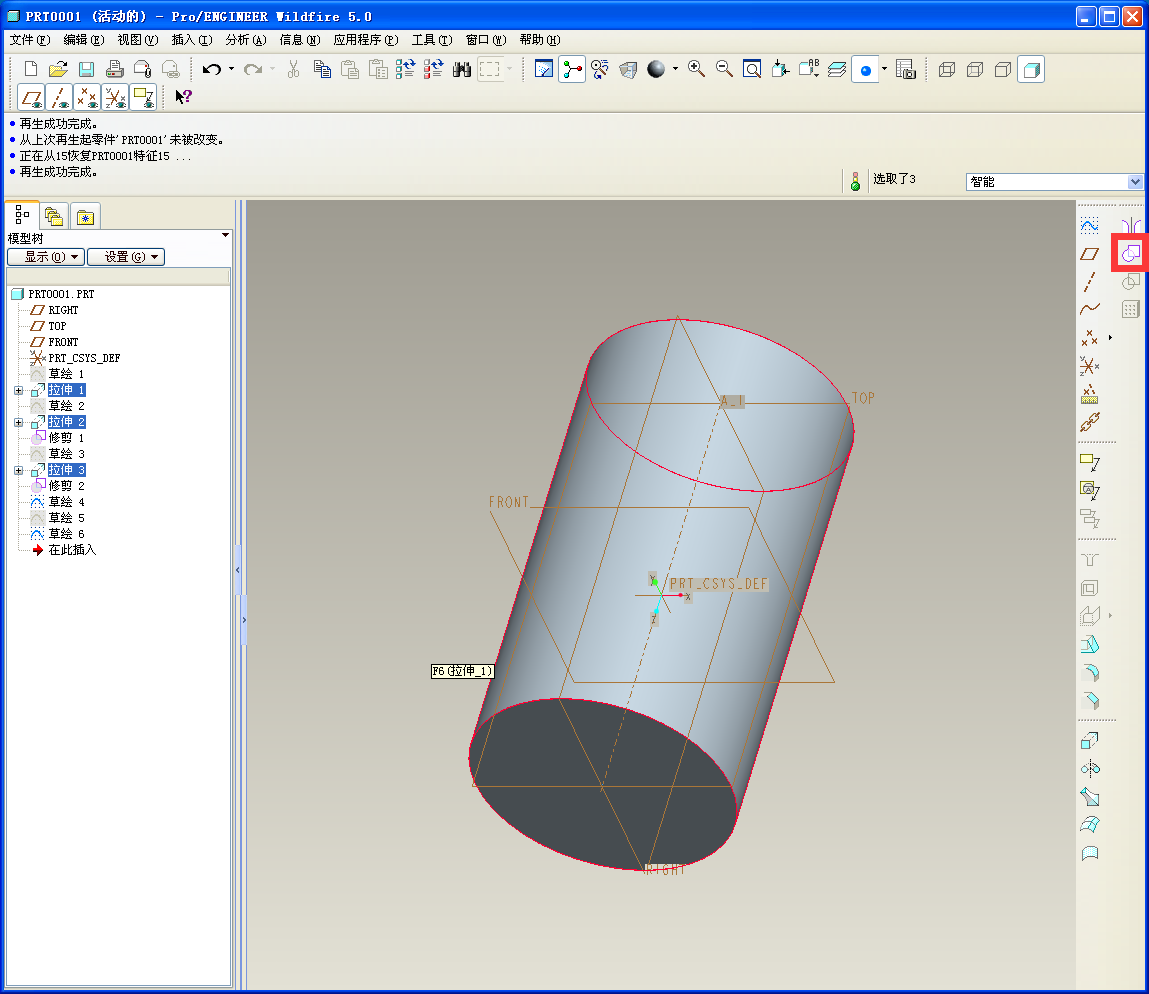

运用proe的拉伸曲面命令拉伸了一圆柱封闭曲面,我们要把它转化成实体,下面是将封闭圆柱曲面剖切后的显示效果:转换方法:

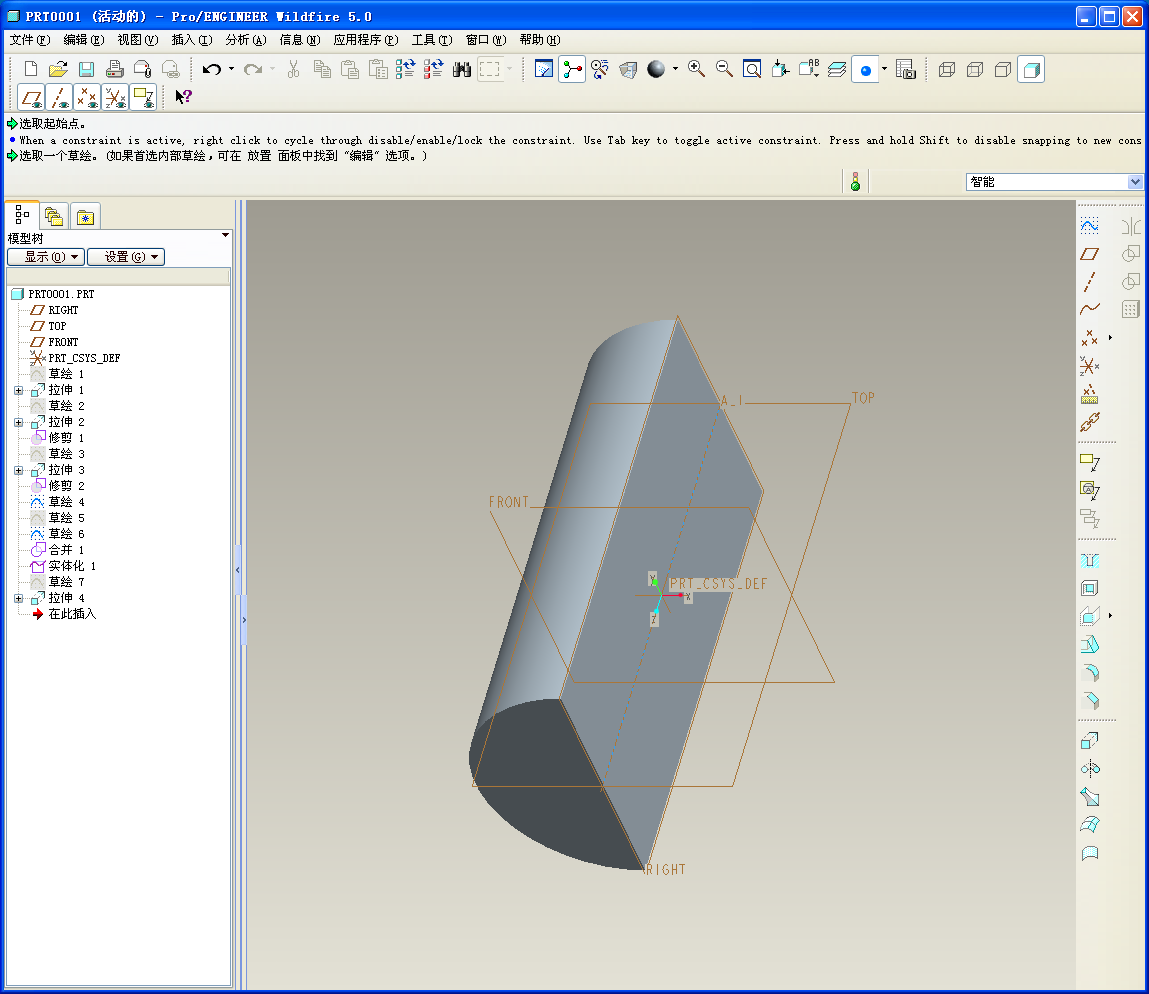

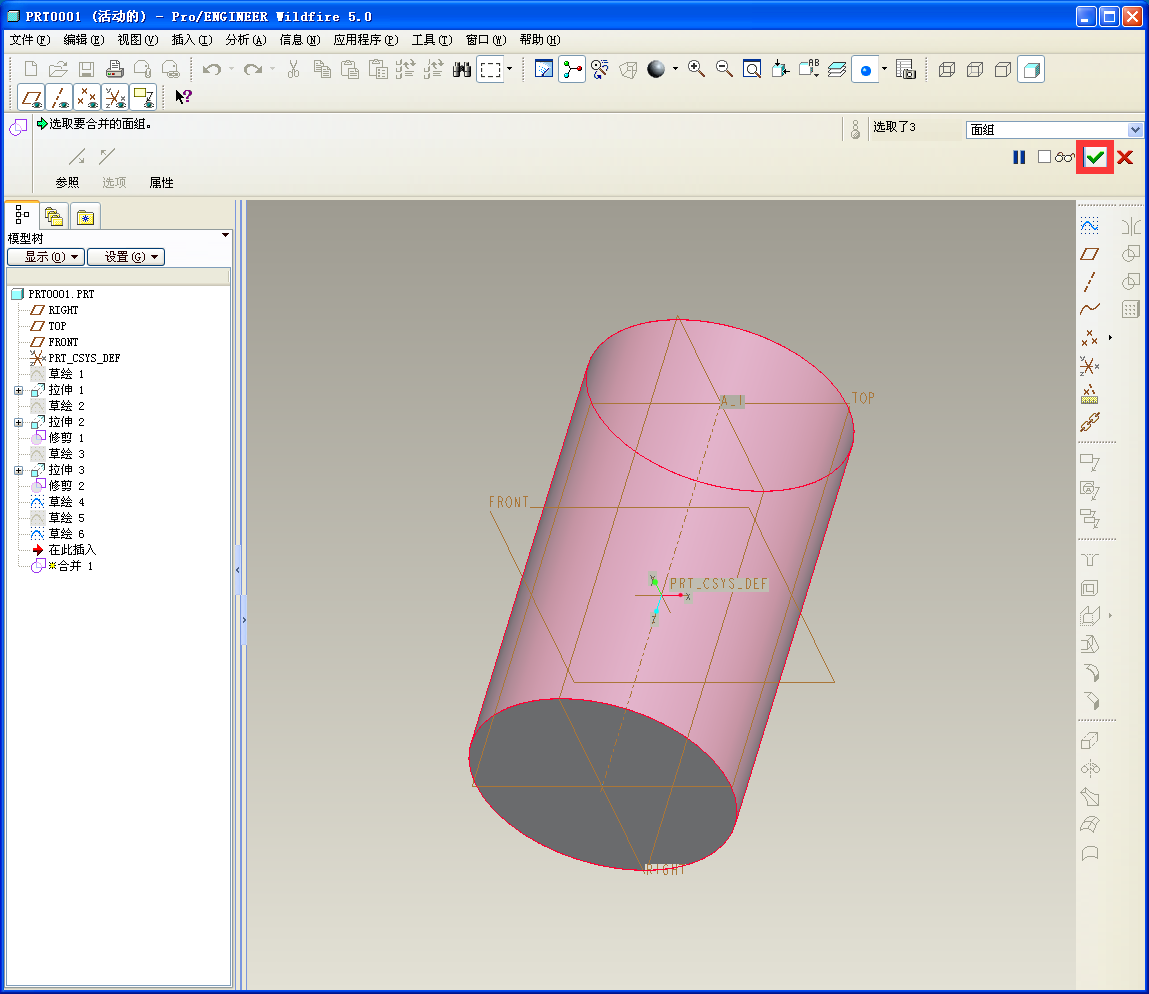

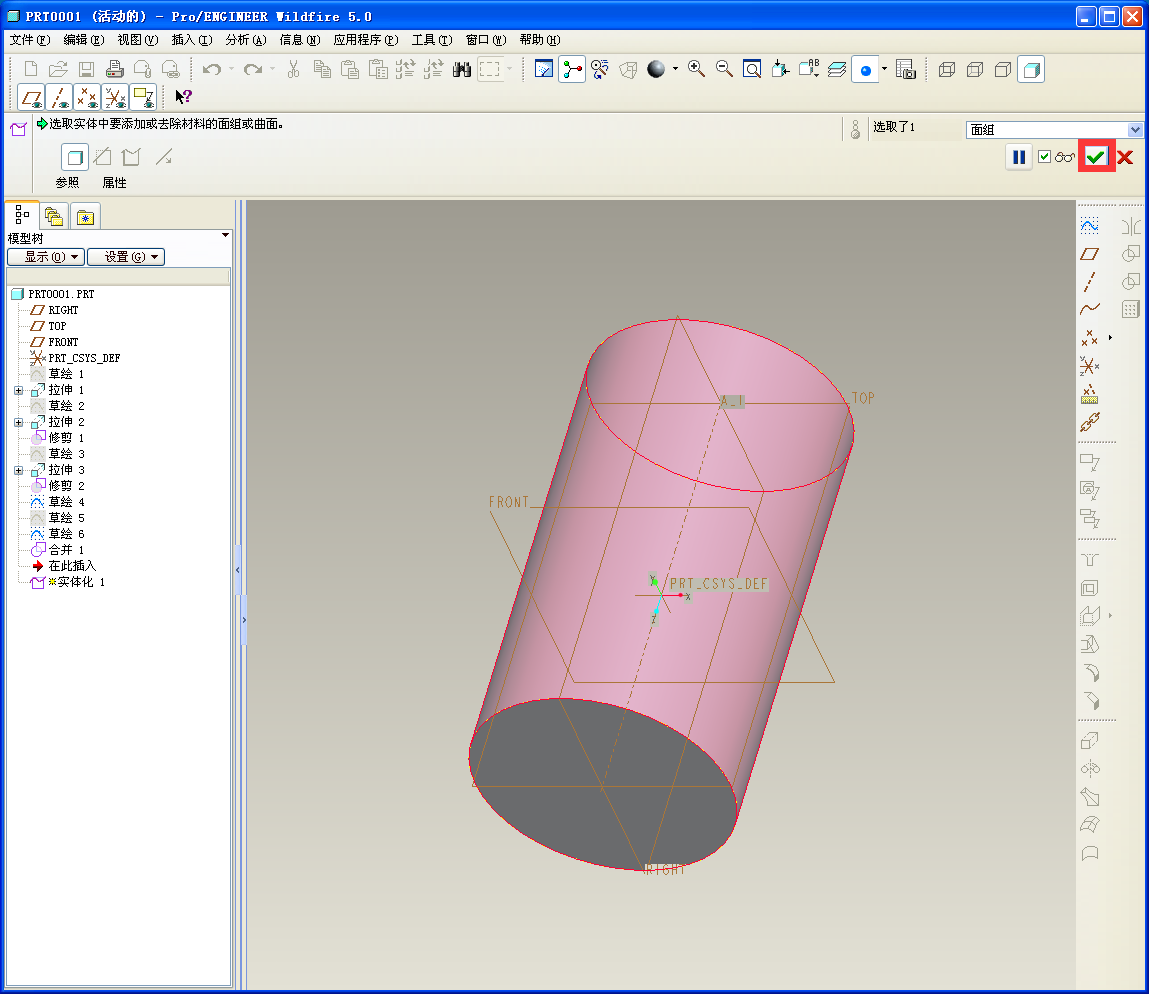

在模型树中先选中建立的拉伸曲面特征,进行曲面合并,合并成功后,选择菜单栏中的编辑---实体化(实体化曲面时,所选中的曲面必须是封闭的),具体的操作顺序如下:然后我们在利用剖切工具对圆柱进行剖切,这时我们发现圆柱是以实体显示的,如下图所示:
